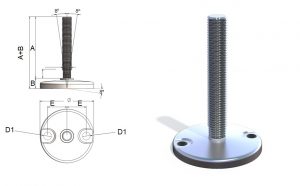

Stopka do maszyn Typ DKKJF
Stopka nierdzewna do maszyn z systemem kotwienia do podłoża – do dużych obciążeń typu DKKJF
– możliwość odchylenia pręta do 8′
– dostępne z gumą antypoślizgową lub bez
| OPIS KODU | PODSTAWY DO STOPEK | |||||
| DKKJF90 | – Średnica podstawy | DKKJF 90 | DKKJF 110 | DKKJF 150 | DKKJF 180 | |
| 12 | – Średnica pręta | Średnica podstawy | 90 | 110 | 150 | 180 |
| B (mm) z gumą antypoślizgową | 22 | 22 | 25 | 25 | ||
| 100 | – Długość pręta | B (mm) bez gumy antypoślizgowej | 17 | 17 | 20 | 20 |
| E (mm) | 32 | 44 | 62 | 74 | ||
| D1 (mm) | 13 | 13 | 16 | 16 | ||
| Obciążenie (N) | 70 000 | 70 000 | 120 000 | 120 000 | ||
| GWINTY DO STOPEK | |||||||
| Długość gwintu | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 |
| 100 mm | |||||||
| 150 mm | |||||||
| 180 mm | |||||||
| 230 mm | |||||||
| KLUCZ | 10 | 13 | 17 | 19 | 24 | 30 | 36 |
