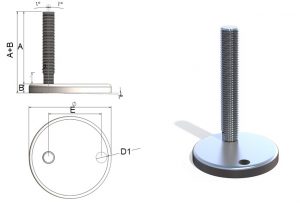

Stopka do maszyn Typ DKCF/DKKCF
Stopka nierdzewna do maszyn z systemem kotwienia do podłoża – do dużych obciążeń typu CF / KCF:
– możliwość odchylenia pręta do 1′ (CF) – 8′ (KCF)
– dostępne z gumą antypoślizgową lub bez
– łatwa w czyszczeniu
OPIS KODU | PODSTAWY DO STOPEK | |||
DKCF110 | – Średnica podstawy | DKCF 110 | DKKCF 110 | |
12 | – Średnica pręta | Średnica podstawy | 110 | 110 |
100 | – Długość pręta | B (mm) z gumą antypoślizgową | 19 | 22 |
B (mm) bez gumy antypoślizgowej | 14 | 17 | ||
E (mm) | 70 | 70 | ||
D1 (mm) | 14,5 | 14,5 | ||
Obciążenie (N) | 70 000 | 100 000 |
GWINTY DO STOPEK | |||||||
Długość gwintu | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 |
100 mm | |||||||
150 mm | |||||||
180 mm | |||||||
230 mm | |||||||
KLUCZ | 10 | 13 | 17 | 19 | 24 | 30 | 36 |
