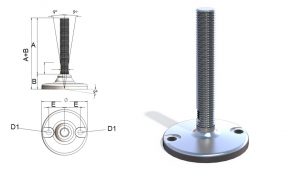

Stopka do maszyn Typ DKHJF/DKHJF HYGENIC
Stopka nierdzewna do maszyn z systemem kotwienia do podłoża – do dużych obciążeń typu DKHJF
– możliwość odchylenia pręta do 9′
– dostępne z gumą antypoślizgową lub bez
OPIS KODU | PODSTAWY DO STOPEK DKHJF + DKHJF HYGENIC |
DKHJF80 | – Średnica podstawy | | DKHJF 80 | DKHJF 90 | DKHJF 110 | DKHJF 150 |
12 | – Średnica pręta | Średnica podstawy | 80 | 90 | 110 | 150 |
100 | – Długość pręta | B (mm) DKHJF z gumą antypoślizgową / B (mm) DKHJF HYGENIC z gumą antypoślizgową | 31 / 24 | 31 / 24 | 31 / 24 | 31 / 24 |
| | B (mm) DKHJF bez gumy antypoślizgowej / B (mm) DKHJF HYGENIC bez gumy antypoślizgowej | 26 /19 | 26 /19 | 26 /19 | 26 /19 |
| | E (mm) DKHJF = E (mm) DKHJF HYGENIC | 27 | 32 | 44 | 62 |
| | D1 (mm) DKHJF = D1 (mm) DKHJF HYGENIC | 8,4 | 13 | 13 | 16 |
| | Obciążenie (N) | 80 000 |
GWINTY DO STOPEK DKHJF |
Długość gwintu | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 |
100 mm | | | | | | | |
150 mm | | | | | | | |
180 mm | | | | | | | |
230 mm | | | | | | | |
KLUCZ | 10 | 13 | 17 | 19 | 24 | 30 | 36 |

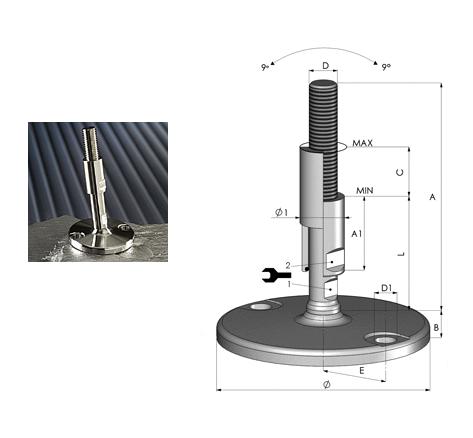

STOPKA TYPU DKHJF HYGENIC – OPCJONALNIE
GWINTY I NAKRĘTKI DO STOPEK DKHJF HYGENIC |
GWINT | DŁUGOŚĆ (A) | WYSOKOŚĆ (L) | Ø1 | A1 | C |
M16 | 166 | 78 | 24,50 | 55 | 40 |
M16 | 216 | 110 | 24,50 | 85 | 70 |
M20 | 166 | 78 | 29,90 | 55 | 40 |
M20 | 216 | 110 | 29,90 | 85 | 70 |
M24 | 166 | 78 | 33,00 | 55 | 40 |
M24 | 216 | 110 | 33,00 | 85 | 70 |
M30 | 166 | 78 | 39,50 | 55 | 36 |
M30 | 216 | 110 | 39,50 | 85 | 66 |
M36 | 166 | 78 | 49,50 | 55 | 36 |
M36 | 216 | 110 | 49,50 | 85 | 66 |
