Stopka do maszyn Typ DKMF/DKMF HYGENIC

Stopka nierdzewna do maszyn do małych i średnich obciążeń typu DKMF (opcjonalnie Hygenic):
– możliwość odchylenia pręta do 5′
– połączenie stałe z gumą antypoślizgową
– zaokrąglona podstawa łatwa do czyszczenia
– forma Hygenic dostępna z nakrętką zabezpieczającą przed niepożądanymi nieczystościami (stosowane głownie w przemyśle spożywczym)

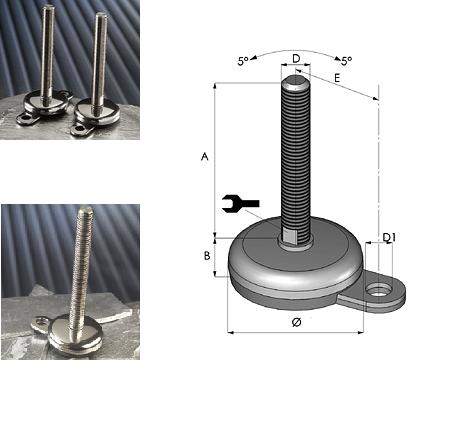

dkmf

PODSTAWY DO STOPEK
OPIS KODU DKMF76 DKMF 77 DKMF 106
DKMF76 – Średnica podstawy Średnica podstawy 75 75 100
12 – Średnica pręta B (mm) DKMF = B (mm) DKMF HYGENIC 22 22 32
100 – Długość pręta E (mm) DKMF = E (mm) DKMF HYGENIC 52 52 67
  D1 (mm) DKMF = D1 (mm) DKMF HYGENIC 15 15 15
Obciążenie (N) 12 000 12 000 14 000



GWINTY DO STOPEK DKMF
OPIS KODU Długość gwintu M 10** M 12 M 16 M 20 M 24 M 30 M 36
DKM40 – Średnica podstawy 50 mm
12 – Średnica pręta 70 mm
100 – Długość pręta 100 mm
  150 mm
  180 mm
  230 mm
  310 mm
  KLUCZ 8 10 13 17 19 24 30
  ** GWINT M 10 NIE JEST DOSTEPNY DLA STOPKI M 106

STOPKA DKMF HYGENIC – OPCJONALNIE

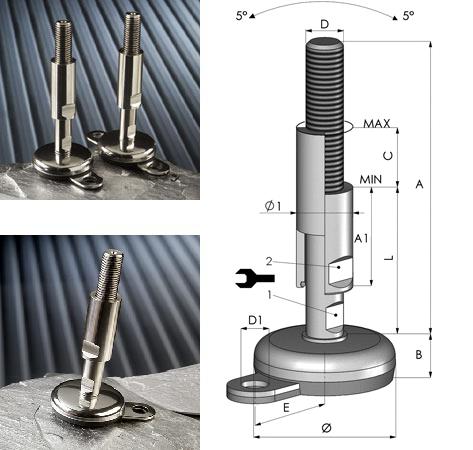

dkmf_hygenic

GWINTY I NAKRĘTKI DO STOPEK DKMF HYGENIC
GWINT DŁUGOŚĆ (A) WYSOKOŚĆ (L) Ø1 A1 C
M16 160 72 24,50 55 40
M16 210 104 24,50 85 70
M20 160 72 29,90 55 40
M20 210 104 29,90 85 70
M24 160 72 33,00 55 40
M24 210 104 33,00 85 70
M30 160 72 39,50 55 36
M30 210 104 39,50 85 66
M36 160 72 49,50 55 36
M36 210 104 49,50 85 66
