STOPKA DO MASZYN do zwiększonych obciążeń TYP DKG/DKG-AS
Lita Stopka poziomująca Typ DKG stanowi optymalny wybór dla ciężkich maszyn i sprzętu w różnorodnych środowiskach produkcyjnych. Wspólne połączenie pomiędzy trzpieniem i podstawą jest przystosowane do bardzo dużych obciążeń i naprężeń oraz stałego montażu na powierzchniach poziomych.
Model DKG-AS jest wyposażony w antywibracyjną gumę antypoślizgową NBR (na żądanie EPDM).

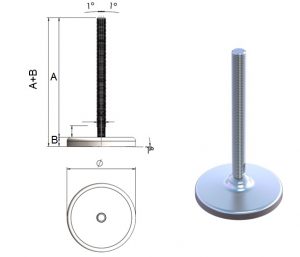

TYP DKG | TYP DKG-AS | |||||||||
Podstawa (fi) | Gwint metryczny (M) | Długość gwintu (mm) | Wysokość łączna (mm) | Obciążenie / 1 stopę (N) | Podstawa (fi) | Gwint metryczny (M) | Długość gwintu (mm) | Wysokość łączna (mm) | Obciążenie / 1 stopę (N) | |
A | A+B | A | A+B | |||||||
90 | 12 | 100 | 112 | 16.500 | 90 | 12 | 100 | 117 | 16.500 | |
90 | 12 | 155 | 167 | 8.800 | 90 | 12 | 155 | 172 | 8.800 | |
90 | 12 | 188 | 200 | 6.000 | 90 | 12 | 188 | 205 | 6.000 | |
90 | 12 | 238 | 250 | 3.700 | 90 | 12 | 238 | 255 | 3.700 | |
90 | 16 | 96 | 108 | 30.800 | 90 | 16 | 96 | 113 | 30.000 | |
90 | 16 | 152 | 164 | 30.800 | 90 | 16 | 152 | 169 | 30.000 | |
90 | 16 | 185 | 197 | 21.500 | 90 | 16 | 185 | 202 | 21.500 | |
90 | 16 | 234 | 246 | 13.400 | 90 | 16 | 234 | 251 | 13.400 | |
90 | 16 | 310 | 322 | 7.600 | 90 | 16 | 310 | 327 | 7.600 | |
90 | 20 | 96 | 108 | 48.200 | 90 | 20 | 96 | 113 | 30.000 | |
90 | 20 | 152 | 164 | 48.200 | 90 | 20 | 152 | 169 | 30.000 | |
90 | 20 | 185 | 197 | 48.200 | 90 | 20 | 185 | 202 | 30.000 | |
90 | 20 | 234 | 246 | 33.000 | 90 | 20 | 234 | 251 | 30.000 | |
90 | 20 | 310 | 322 | 18.800 | 90 | 20 | 310 | 327 | 18.800 | |
90 | 24 | 96 | 108 | 69.200 | 90 | 24 | 96 | 113 | 30.000 | |
90 | 24 | 152 | 164 | 69.200 | 90 | 24 | 152 | 169 | 30.000 | |
90 | 24 | 185 | 197 | 69.200 | 90 | 24 | 185 | 202 | 30.000 | |
90 | 24 | 234 | 246 | 67.900 | 90 | 24 | 234 | 251 | 30.000 | |
90 | 24 | 310 | 322 | 38.600 | 90 | 24 | 310 | 327 | 30.000 | |
110 | 16 | 96 | 108 | 30.800 | 110 | 16 | 96 | 113 | 30.000 | |
110 | 16 | 152 | 164 | 30.800 | 110 | 16 | 152 | 169 | 30.000 | |
110 | 16 | 185 | 197 | 21.500 | 110 | 16 | 185 | 202 | 21.500 | |
110 | 16 | 234 | 246 | 13.400 | 110 | 16 | 234 | 251 | 13.400 | |
110 | 16 | 310 | 322 | 7.600 | 110 | 16 | 310 | 327 | 7.600 | |
110 | 20 | 96 | 108 | 48.200 | 110 | 20 | 96 | 113 | 30.000 | |
110 | 20 | 152 | 164 | 48.200 | 110 | 20 | 152 | 169 | 30.000 | |
110 | 20 | 185 | 197 | 48.200 | 110 | 20 | 185 | 202 | 30.000 | |
110 | 20 | 234 | 246 | 33.000 | 110 | 20 | 234 | 251 | 30.000 | |
110 | 20 | 310 | 322 | 18.800 | 110 | 20 | 310 | 327 | 18.800 | |
110 | 24 | 96 | 108 | 69.200 | 110 | 24 | 96 | 113 | 30.000 | |
110 | 24 | 152 | 164 | 69.200 | 110 | 24 | 152 | 169 | 30.000 | |
110 | 24 | 185 | 197 | 69.200 | 110 | 24 | 185 | 202 | 30.000 | |
110 | 24 | 234 | 246 | 67.900 | 110 | 24 | 234 | 251 | 30.000 | |
110 | 24 | 310 | 322 | 38.600 | 110 | 24 | 310 | 327 | 30.000 | |
110 | 30 | 96 | 108 | 70.000 | 110 | 30 | 96 | 113 | 30.000 | |
110 | 30 | 151 | 163 | 70.000 | 110 | 30 | 151 | 168 | 30.000 | |
110 | 30 | 184 | 196 | 70.000 | 110 | 30 | 184 | 201 | 30.000 | |
110 | 30 | 234 | 246 | 70.000 | 110 | 30 | 234 | 251 | 30.000 | |
110 | 30 | 310 | 322 | 70.000 | 110 | 30 | 310 | 327 | 30.000 | |
110 | 36 | 96 | 108 | 70.000 | 110 | 36 | 96 | 113 | 30.000 | |
110 | 36 | 151 | 163 | 70.000 | 110 | 36 | 151 | 168 | 30.000 | |
110 | 36 | 184 | 196 | 70.000 | 110 | 36 | 184 | 201 | 30.000 | |
110 | 36 | 234 | 246 | 70.000 | 110 | 36 | 234 | 251 | 30.000 | |
110 | 36 | 310 | 322 | 70.000 | 110 | 36 | 310 | 327 | 30.000 | |
110 | 42 | 96 | 108 | 70.000 | 110 | 42 | 96 | 113 | 30.000 | |
110 | 42 | 151 | 163 | 70.000 | 110 | 42 | 151 | 168 | 30.000 | |
110 | 42 | 184 | 196 | 70.000 | 110 | 42 | 184 | 201 | 30.000 | |
110 | 42 | 234 | 246 | 70.000 | 110 | 42 | 234 | 251 | 30.000 | |
110 | 42 | 310 | 322 | 70.000 | 110 | 42 | 310 | 327 | 30.000 | |
150 | 16 | 96 | 108 | 30.800 | 150 | 16 | 96 | 113 | 30.000 | |
150 | 16 | 152 | 164 | 30.800 | 150 | 16 | 152 | 169 | 30.000 | |
150 | 16 | 185 | 197 | 21.500 | 150 | 16 | 185 | 202 | 21.500 | |
150 | 16 | 234 | 246 | 13.400 | 150 | 16 | 234 | 251 | 13.400 | |
150 | 16 | 310 | 322 | 7.600 | 150 | 16 | 310 | 327 | 7.600 | |
150 | 20 | 96 | 108 | 48.200 | 150 | 20 | 96 | 113 | 30.000 | |
150 | 20 | 152 | 164 | 48.200 | 150 | 20 | 152 | 169 | 30.000 | |
150 | 20 | 185 | 197 | 48.200 | 150 | 20 | 185 | 202 | 30.000 | |
150 | 20 | 234 | 246 | 33.000 | 150 | 20 | 234 | 251 | 30.000 | |
150 | 20 | 310 | 322 | 18.800 | 150 | 20 | 310 | 327 | 18.800 | |
150 | 24 | 96 | 108 | 69.200 | 150 | 24 | 96 | 113 | 30.000 | |
150 | 24 | 152 | 164 | 69.200 | 150 | 24 | 152 | 169 | 30.000 | |
150 | 24 | 185 | 197 | 69.200 | 150 | 24 | 185 | 202 | 30.000 | |
150 | 24 | 234 | 246 | 67.900 | 150 | 24 | 234 | 251 | 30.000 | |
150 | 24 | 310 | 322 | 38.600 | 150 | 24 | 310 | 327 | 30.000 | |
150 | 30 | 96 | 108 | 100.000 | 150 | 30 | 96 | 113 | 30.000 | |
150 | 30 | 151 | 163 | 100.000 | 150 | 30 | 151 | 168 | 30.000 | |
150 | 30 | 184 | 196 | 100.000 | 150 | 30 | 184 | 201 | 30.000 | |
150 | 30 | 234 | 246 | 100.000 | 150 | 30 | 234 | 251 | 30.000 | |
150 | 30 | 310 | 322 | 98.000 | 150 | 30 | 310 | 327 | 30.000 | |
150 | 36 | 96 | 108 | 100.000 | 150 | 36 | 96 | 113 | 30.000 | |
150 | 36 | 151 | 163 | 100.000 | 150 | 36 | 151 | 168 | 30.000 | |
150 | 36 | 184 | 196 | 100.000 | 150 | 36 | 184 | 201 | 30.000 | |
150 | 36 | 234 | 246 | 100.000 | 150 | 36 | 234 | 251 | 30.000 | |
150 | 36 | 310 | 322 | 100.000 | 150 | 36 | 310 | 327 | 30.000 | |
150 | 42 | 96 | 108 | 100.000 | 150 | 42 | 96 | 113 | 30.000 | |
150 | 42 | 151 | 163 | 100.000 | 150 | 42 | 151 | 168 | 30.000 | |
150 | 42 | 184 | 196 | 100.000 | 150 | 42 | 184 | 201 | 30.000 | |
150 | 42 | 234 | 246 | 100.000 | 150 | 42 | 234 | 251 | 30.000 | |
150 | 42 | 310 | 322 | 100.000 | 150 | 42 | 310 | 327 | 30.000 | |
180 | 16 | 96 | 110 | 30.800 | 180 | 16 | 96 | 115 | 30.000 | |
180 | 16 | 152 | 166 | 30.800 | 180 | 16 | 152 | 171 | 30.000 | |
180 | 16 | 185 | 199 | 21.500 | 180 | 16 | 185 | 204 | 21.500 | |
180 | 16 | 234 | 248 | 13.400 | 180 | 16 | 234 | 253 | 13.400 | |
180 | 16 | 310 | 324 | 7.600 | 180 | 16 | 310 | 329 | 7.600 | |
180 | 20 | 96 | 110 | 48.200 | 180 | 20 | 96 | 115 | 30.000 | |
180 | 20 | 152 | 166 | 48.200 | 180 | 20 | 152 | 171 | 30.000 | |
180 | 20 | 185 | 199 | 48.200 | 180 | 20 | 185 | 204 | 30.000 | |
180 | 20 | 234 | 248 | 33.000 | 180 | 20 | 234 | 253 | 30.000 | |
180 | 20 | 310 | 324 | 18.800 | 180 | 20 | 310 | 329 | 18.800 | |
180 | 24 | 96 | 110 | 69.200 | 180 | 24 | 96 | 115 | 30.000 | |
180 | 24 | 152 | 166 | 69.200 | 180 | 24 | 152 | 171 | 30.000 | |
180 | 24 | 185 | 199 | 69.200 | 180 | 24 | 185 | 204 | 30.000 | |
180 | 24 | 234 | 248 | 67.900 | 180 | 24 | 234 | 253 | 30.000 | |
180 | 24 | 310 | 324 | 38.600 | 180 | 24 | 310 | 329 | 30.000 | |
180 | 30 | 96 | 110 | 110.200 | 180 | 30 | 96 | 115 | 30.000 | |
180 | 30 | 151 | 165 | 110.200 | 180 | 30 | 151 | 170 | 30.000 | |
180 | 30 | 184 | 198 | 110.200 | 180 | 30 | 184 | 203 | 30.000 | |
180 | 30 | 234 | 248 | 110.200 | 180 | 30 | 234 | 253 | 30.000 | |
180 | 30 | 310 | 324 | 98.000 | 180 | 30 | 310 | 329 | 30.000 | |
180 | 36 | 96 | 110 | 120.000 | 180 | 36 | 96 | 115 | 30.000 | |
180 | 36 | 151 | 165 | 120.000 | 180 | 36 | 151 | 170 | 30.000 | |
180 | 36 | 184 | 198 | 120.000 | 180 | 36 | 184 | 203 | 30.000 | |
180 | 36 | 234 | 248 | 120.000 | 180 | 36 | 234 | 253 | 30.000 | |
180 | 36 | 310 | 324 | 120.000 | 180 | 36 | 310 | 329 | 30.000 | |
180 | 42 | 96 | 110 | 120.000 | 180 | 42 | 96 | 115 | 30.000 | |
180 | 42 | 151 | 165 | 120.000 | 180 | 42 | 151 | 170 | 30.000 | |
180 | 42 | 184 | 198 | 120.000 | 180 | 42 | 184 | 203 | 30.000 | |
180 | 42 | 234 | 248 | 120.000 | 180 | 42 | 234 | 253 | 30.000 | |
180 | 42 | 310 | 324 | 120.000 | 180 | 42 | 310 | 329 | 30.000 |
