STOPKA DO MASZYN DO ZWIĘKSZONYCH OBCIĄŻEŃ TYP DKHX
Stopka do zwiększonych obciążeń Typ DKHX
Cechy szczególne
Obciążenie nawet do 70 000 N
Kształt zorientowany higienicznie ze względu na powierzchnie samoodpływowe
Umożliwia zastosowanie na skosach o maksymalnej wartości 10° na podłożach i wyposażeniu
Opcjonalne mocowanie do podłoża (patrz stopki z systemami kotwień)

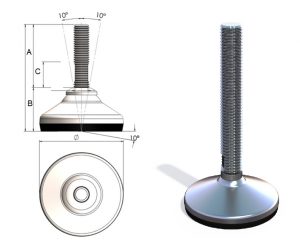

Podstawa (fi) | Gwint metryczny (M) | Długość gwintu (mm) | Wysokość łączna (mm) | Obciążenie / 1 stopę (N) |
A | A+B | |||
65 | 12 | 49 | 83 | 9.000 |
65 | 12 | 70 | 104 | 9.000 |
65 | 12 | 97 | 131 | 9.000 |
65 | 12 | 139 | 173 | 9.000 |
65 | 12 | 172 | 206 | 7.100 |
65 | 12 | 223 | 257 | 4.200 |
65 | 12 | 305 | 339 | 2.200 |
65 | 16 | 70 | 104 | 9.000 |
65 | 16 | 97 | 131 | 9.000 |
65 | 16 | 139 | 173 | 9.000 |
65 | 16 | 172 | 206 | 9.000 |
65 | 16 | 223 | 257 | 9.000 |
65 | 16 | 305 | 339 | 7.900 |
65 | 20 | 70 | 104 | 9.000 |
65 | 20 | 97 | 131 | 9.000 |
65 | 20 | 139 | 173 | 9.000 |
65 | 20 | 172 | 206 | 9.000 |
65 | 20 | 223 | 257 | 9.000 |
65 | 20 | 305 | 339 | 9.000 |
65 | 24 | 70 | 104 | 9.000 |
65 | 24 | 97 | 131 | 9.000 |
65 | 24 | 139 | 173 | 9.000 |
65 | 24 | 172 | 206 | 9.000 |
65 | 24 | 223 | 257 | 9.000 |
65 | 24 | 305 | 339 | 9.000 |
65 | 30 | 70 | 98 | 9.000 |
65 | 30 | 97 | 125 | 9.000 |
65 | 30 | 139 | 167 | 9.000 |
65 | 30 | 172 | 200 | 9.000 |
65 | 30 | 223 | 251 | 9.000 |
65 | 30 | 305 | 333 | 9.000 |
65 | 36 | 70 | 98 | 9.000 |
65 | 36 | 97 | 125 | 9.000 |
65 | 36 | 139 | 167 | 9.000 |
65 | 36 | 172 | 200 | 9.000 |
65 | 36 | 223 | 251 | 9.000 |
65 | 36 | 305 | 333 | 9.000 |
65 | 42 | 70 | 98 | 9.000 |
65 | 42 | 97 | 125 | 9.000 |
65 | 42 | 139 | 167 | 9.000 |
65 | 42 | 172 | 200 | 9.000 |
65 | 42 | 223 | 251 | 9.000 |
65 | 42 | 305 | 333 | 9.000 |
80 | 12 | 49 | 88 | 15.000 |
80 | 12 | 70 | 109 | 15.000 |
80 | 12 | 97 | 136 | 15.000 |
80 | 12 | 139 | 178 | 10.900 |
80 | 12 | 172 | 211 | 7.100 |
80 | 12 | 223 | 262 | 4.200 |
80 | 12 | 305 | 344 | 2.200 |
80 | 16 | 70 | 109 | 15.000 |
80 | 16 | 97 | 136 | 15.000 |
80 | 16 | 139 | 178 | 15.000 |
80 | 16 | 172 | 211 | 15.000 |
80 | 16 | 223 | 262 | 14.800 |
80 | 16 | 305 | 344 | 7.900 |
80 | 20 | 70 | 109 | 15.000 |
80 | 20 | 97 | 136 | 15.000 |
80 | 20 | 139 | 178 | 15.000 |
80 | 20 | 172 | 211 | 15.000 |
80 | 20 | 223 | 262 | 15.000 |
80 | 20 | 305 | 344 | 15.000 |
80 | 24 | 70 | 109 | 15.000 |
80 | 24 | 97 | 136 | 15.000 |
80 | 24 | 139 | 178 | 15.000 |
80 | 24 | 172 | 211 | 15.000 |
80 | 24 | 223 | 262 | 15.000 |
80 | 24 | 305 | 344 | 15.000 |
80 | 30 | 70 | 103 | 15.000 |
80 | 30 | 97 | 130 | 15.000 |
80 | 30 | 139 | 172 | 15.000 |
80 | 30 | 172 | 205 | 15.000 |
80 | 30 | 223 | 256 | 15.000 |
80 | 30 | 305 | 338 | 15.000 |
80 | 36 | 70 | 103 | 15.000 |
80 | 36 | 97 | 130 | 15.000 |
80 | 36 | 139 | 172 | 15.000 |
80 | 36 | 172 | 205 | 15.000 |
80 | 36 | 223 | 256 | 15.000 |
80 | 36 | 305 | 338 | 15.000 |
80 | 42 | 70 | 103 | 15.000 |
80 | 42 | 97 | 130 | 15.000 |
80 | 42 | 139 | 172 | 15.000 |
80 | 42 | 172 | 205 | 15.000 |
80 | 42 | 223 | 256 | 15.000 |
80 | 42 | 305 | 338 | 15.000 |
105 | 12 | 49 | 88 | 16.500 |
105 | 12 | 70 | 109 | 16.500 |
105 | 12 | 97 | 136 | 16.500 |
105 | 12 | 139 | 178 | 10.900 |
105 | 12 | 172 | 211 | 7.100 |
105 | 12 | 223 | 262 | 4.200 |
105 | 12 | 305 | 344 | 2.200 |
105 | 16 | 70 | 109 | 22.000 |
105 | 16 | 97 | 136 | 22.000 |
105 | 16 | 139 | 178 | 22.000 |
105 | 16 | 172 | 211 | 22.000 |
105 | 16 | 223 | 262 | 14.800 |
105 | 16 | 305 | 344 | 7.900 |
105 | 20 | 70 | 109 | 22.000 |
105 | 20 | 97 | 136 | 22.000 |
105 | 20 | 139 | 178 | 22.000 |
105 | 20 | 172 | 211 | 22.000 |
105 | 20 | 223 | 262 | 22.000 |
105 | 20 | 305 | 344 | 19.400 |
105 | 24 | 70 | 109 | 22.000 |
105 | 24 | 97 | 136 | 22.000 |
105 | 24 | 139 | 178 | 22.000 |
105 | 24 | 172 | 211 | 22.000 |
105 | 24 | 223 | 262 | 22.000 |
105 | 24 | 305 | 344 | 22.000 |
105 | 30 | 70 | 104 | 22.000 |
105 | 30 | 97 | 131 | 22.000 |
105 | 30 | 139 | 173 | 22.000 |
105 | 30 | 172 | 206 | 22.000 |
105 | 30 | 223 | 257 | 22.000 |
105 | 30 | 305 | 339 | 22.000 |
105 | 36 | 70 | 104 | 22.000 |
105 | 36 | 97 | 131 | 22.000 |
105 | 36 | 139 | 173 | 22.000 |
105 | 36 | 172 | 206 | 22.000 |
105 | 36 | 223 | 257 | 22.000 |
105 | 36 | 305 | 339 | 22.000 |
105 | 42 | 70 | 104 | 22.000 |
105 | 42 | 97 | 131 | 22.000 |
105 | 42 | 139 | 173 | 22.000 |
105 | 42 | 172 | 206 | 22.000 |
105 | 42 | 223 | 257 | 22.000 |
105 | 42 | 305 | 339 | 22.000 |
125 | 12 | 49 | 89 | 16.500 |
125 | 12 | 70 | 110 | 16.500 |
125 | 12 | 97 | 137 | 16.500 |
125 | 12 | 139 | 179 | 10.900 |
125 | 12 | 172 | 212 | 7.100 |
125 | 12 | 223 | 263 | 4.200 |
125 | 12 | 305 | 345 | 2.200 |
125 | 16 | 70 | 110 | 30.800 |
125 | 16 | 97 | 137 | 30.800 |
125 | 16 | 139 | 179 | 30.800 |
125 | 16 | 172 | 212 | 24.900 |
125 | 16 | 223 | 263 | 14.800 |
125 | 16 | 305 | 345 | 7.900 |
125 | 20 | 70 | 110 | 32.000 |
125 | 20 | 97 | 137 | 32.000 |
125 | 20 | 139 | 179 | 32.000 |
125 | 20 | 172 | 212 | 32.000 |
125 | 20 | 223 | 263 | 32.000 |
125 | 20 | 305 | 345 | 19.400 |
125 | 24 | 70 | 110 | 32.000 |
125 | 24 | 97 | 137 | 32.000 |
125 | 24 | 139 | 179 | 32.000 |
125 | 24 | 172 | 212 | 32.000 |
125 | 24 | 223 | 263 | 32.000 |
125 | 24 | 305 | 345 | 32.000 |
125 | 30 | 70 | 104 | 32.000 |
125 | 30 | 97 | 131 | 32.000 |
125 | 30 | 139 | 173 | 32.000 |
125 | 30 | 172 | 206 | 32.000 |
125 | 30 | 223 | 257 | 32.000 |
125 | 30 | 305 | 339 | 32.000 |
125 | 36 | 70 | 104 | 32.000 |
125 | 36 | 97 | 131 | 32.000 |
125 | 36 | 139 | 173 | 32.000 |
125 | 36 | 172 | 206 | 32.000 |
125 | 36 | 223 | 257 | 32.000 |
125 | 36 | 305 | 339 | 32.000 |
125 | 42 | 70 | 104 | 32.000 |
125 | 42 | 97 | 131 | 32.000 |
125 | 42 | 139 | 173 | 32.000 |
125 | 42 | 172 | 206 | 32.000 |
125 | 42 | 223 | 257 | 32.000 |
125 | 42 | 305 | 339 | 32.000 |
150 | 12 | 49 | 91 | 16.500 |
150 | 12 | 70 | 112 | 16.500 |
150 | 12 | 97 | 139 | 16.500 |
150 | 12 | 139 | 181 | 10.900 |
150 | 12 | 172 | 214 | 7.100 |
150 | 12 | 223 | 265 | 4.200 |
150 | 12 | 305 | 347 | 2.200 |
150 | 16 | 70 | 112 | 30.800 |
150 | 16 | 97 | 139 | 30.800 |
150 | 16 | 139 | 181 | 30.800 |
150 | 16 | 172 | 214 | 24.900 |
150 | 16 | 223 | 265 | 14.800 |
150 | 16 | 305 | 347 | 7.900 |
150 | 20 | 70 | 112 | 48.200 |
150 | 20 | 97 | 139 | 48.200 |
150 | 20 | 139 | 181 | 48.200 |
150 | 20 | 172 | 214 | 48.200 |
150 | 20 | 223 | 265 | 36.300 |
150 | 20 | 305 | 347 | 19.400 |
150 | 24 | 70 | 112 | 69.200 |
150 | 24 | 97 | 139 | 69.200 |
150 | 24 | 139 | 181 | 69.200 |
150 | 24 | 172 | 214 | 69.200 |
150 | 24 | 223 | 265 | 69.200 |
150 | 24 | 305 | 347 | 39.900 |
150 | 30 | 70 | 106 | 70.000 |
150 | 30 | 97 | 133 | 70.000 |
150 | 30 | 139 | 175 | 70.000 |
150 | 30 | 172 | 208 | 70.000 |
150 | 30 | 223 | 259 | 70.000 |
150 | 30 | 305 | 341 | 70.000 |
150 | 36 | 70 | 106 | 70.000 |
150 | 36 | 97 | 133 | 70.000 |
150 | 36 | 139 | 175 | 70.000 |
150 | 36 | 172 | 208 | 70.000 |
150 | 36 | 223 | 259 | 70.000 |
150 | 36 | 305 | 341 | 70.000 |
150 | 42 | 70 | 106 | 70.000 |
150 | 42 | 97 | 133 | 70.000 |
150 | 42 | 139 | 175 | 70.000 |
150 | 42 | 172 | 208 | 70.000 |
150 | 42 | 223 | 259 | 70.000 |
150 | 42 | 305 | 341 | 70.000 |
