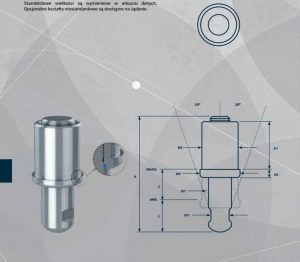

ŚRUBY I STOPKI PODPOROWE DO ZBIORNIKÓW TYP SBX
Śruba podporowa SBX stanowi optymalny wybór dla bardzo ciężkich maszyn, sprzętu, zbiorników I pojemników w różnorodnych środowiskach produkcyjnych. Ograniczony nakład pracy podczas czyszczenia uzyskuje się dzięki uszczelnieniu złącza spawalniczego ze sztywnym niebieskim pierścieniem uszczelniającym, który jest wykrywalny przez systemy skanujące, śruba podporowa SBX zabezpiecza ciężkie maszyny dzięki higienicznemu kształtowi.
Cechy szczególne
Zakres wysokości 32 mm – 85 mm
Obciążalność do 493 600 N
śruba podporowa toleruje skosy do 20°
TRZPIEŃ | GWINT A (BSPPJ | WYSOKOŚĆ A [mm] | MIN. WYSOKOŚĆ L (mm) | W1 (mm] | ZNAM. OBCIĄŻENIE Ściskające In] | ŚREDNICA 01 (mm] | KOO PRODUKTU |
1/2-14 | 114 | 32 | 19 | 53300 | 24.0 | S8X12114 | |
3/4-14 | 124 | 37 | 24 | 89400 | 30.0 | SBX34124 | |
1-11 | 127 | 40 | 30 | 140500 | 34.5 | S8X10127 | |
1 1/4-11 | 147 | 45 | 36 | 233100 | 42.0 | SBX54147 | |
1 1/2-11 | 155 | 50 | 38 | 309200 | 48.0 | SBX641S5 | |
2-11 | 165 | 55 | 50 | 493600 | 59.9 | SBX2016S | |
TULEJA | GWINT | REGULACJA | WYSOKOŚĆ | WYSOKOŚĆ | ŚREDNICA | ŚREDNICA | KOO PROOUKTU |
A | C | A1 | A2 | 2 | 3 | ||
(BSPPJ | (mm) | (mm) | (mm] | (mm] | (mm] | ||
1/2-14 | 30 | 47 | 8 | 38 | 42 | WOC1255 | |
3/4-14 | 30 | 52 | 8 | 45 | 50 | WCX3460 | |
1-11 | 30 | 50 | 10 | 55 | 60 | WCX1060 | |
11/4-11 | 30 | 65 | 10 | 58 | 65 | WCX5475 | |
1 1/2-11 | 30 | 68 | 12 | 64 | 70 | WCX6480 | |
2-11 | 30 | 73 | 12 | 78 | 85 | WCX208S |
