Nitonakrętki kwasoodporne zamknięte

Gdy ścianka jest cienka, profil zamknięty nie daje dostępu od drugiej strony, a detal wymaga trwałego gwintu, klasyczne gwintowanie szybko przestaje mieć sens. Nitonakrętki rozwiązują ten problem bez rozcinania elementu i bez pracochłonnej obróbki. Dobieramy je tak, aby połączenie było trwałe, szczelne i wygodne w późniejszym serwisie.

LP.	ZDJĘCIE	OPIS / CHARAKTERYSTYKA
1		NITONAKRĘTKI PRZELOTOWE/ZAMKNIĘTE Z MINI KOŁNIERZEM Z RADEŁKIEM/BEZ RADEŁKA
2		NITONAKRĘTKI PRZELOTOWE/ZAMKNIĘTE Z KOŁNIERZEM WALCOWYM Z RADEŁKIEM/BEZ RADEŁKA
3		NITONAKRĘTKI SZEŚCIOKĄTNE PRZELOTOWE/ZAMKNIĘTE Z KOŁNIERZEM STOŻKOWYM
4		NITONAKRĘTKI SZEŚCIOKĄTNE PRZELOTOWE/ZAMKNIĘTE Z KOŁNIERZEM WALCOWYM

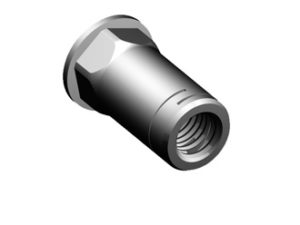

5		NITONAKRĘTKI ZABEZPIECZAJĄCA
6	NA ŻYCZENIE KLIENTA OFERUJEMY PRODUKTY FIRMY ALCOA
7	NA ŻYCZENIE KLIENTA OFERUJEMY PRODUKTY FIRMY CLUFIX / LA CLUSIENNE
8	NA ŻYCZENIE KLIENTA OFERUJEMY PRODUKTY FIRMY AVDEL TEXTRON
9	NA ŻYCZENIE KLIENTA OFERUJEMY PRODUKTY FIRMY HUCK

Zastosowanie nitonakrętek w cienkich ściankach i profilach zamkniętych

Nitonakrętki sprawdzają się wtedy, gdy trzeba wykonać złącza gwintowe w materiale o małej grubości albo w miejscu z dostępem tylko z jednej strony. Zamiast nacinać pełny gwint w blasze, osadza się tulejkę z gwintem wewnętrznym, która po zaciśnięciu tworzy stabilny punkt mocowania. Klasyczna nakrętka wymaga dojścia od przeciwnej strony, a tu często nie ma na nią miejsca. Takie rozwiązanie sprawdza się także na powierzchniach pokrytych farbą.

Co to są nitonakrętki i do czego służą?

Nitonakrętka jest tulejką z kołnierzem i gwintem wewnętrznym, najczęściej z gwintem metrycznym, która po zaciśnięciu w przygotowanym otworze tworzy trwałe mocowanie pod śrubę. Mechanizm działania jest prosty. Korpus odkształca się plastycznie i zaciska na ściance, dlatego po montażu można wielokrotnie wkręcać i odkręcać śrubę bez niszczenia detalu. Z tego powodu nitonakrętki stosuje się w profilach zamkniętych, cienkich blachach, częściach maszyn, narzędziach i pojazdach.

Nitonakrętki najczęściej wykorzystuje się w takich sytuacjach:

• przy cienkich blachach i profilach zamkniętych
• przy łączeniu metalu, ceramiki i tworzyw sztucznych
• przy montażu dodatkowych elementów na częściach malowanych
• przy zastosowaniach w budownictwie, przemyśle maszynowym i zakładach produkcyjnych

Połączenie daje dużą wytrzymałość mechaniczną, a demontaż zwykle ogranicza się do odkręcenia śruby. To skraca przestoje serwisowe i upraszcza wymianę osłon, uchwytów albo wsporników. Nitonakrętki należą do normaliów przemysłowych, więc łatwo utrzymać powtarzalność montażu w serii i uprościć późniejsze zakupy serwisowe. Takie uporządkowanie ułatwia też przejście z montażu ręcznego na półautomatyczny albo automatyczny.

Typy nitonakrętek dobierane do materiału i warunków pracy

Dobór wariantu zależy od wymaganej szczelności, odporności na obracanie się w otworze i ilości miejsca na kołnierz. Oferujemy wersje dopasowane do wymiarów, rodzaju pokrycia i innych parametrów roboczych. Jeżeli masz rysunek detalu albo tylko średnicę otworu i grubość ścianki, prześlij te dane, a dobierzemy właściwy wariant.

Wersje przelotowe, zamknięte i sześciokątne

Wersje przelotowe wybiera się tam, gdzie liczy się prosty montaż i swobodny przelot śruby. Wersje zamknięte ograniczają przedostawanie się zanieczyszczeń oraz cieczy od strony zakończenia korpusu, dlatego nitonakrętka zamknięta jest częstym wyborem w obudowach i elementach narażonych na zabrudzenia lub wilgoć. Dostępne są także odmiany sześciokątne, zarówno przelotowe, jak i zamknięte, oraz wersje zabezpieczające do zastosowań wymagających większej kontroli nad demontażem.

Kołnierz, radełko i ryflowanie pod kołnierzem

Geometria kołnierza wpływa na rozkład nacisku i wygląd gotowego mocowania. Do dyspozycji są nitonakrętki z minikołnierzem, z kołnierzem walcowym, stożkowym i ministożkowym, a także z radełkiem lub bez niego. Minikołnierz ogranicza wystawanie ponad powierzchnię, a kołnierz stożkowy pomaga uzyskać niższy profil osadzenia. Ryflowanie pod kołnierzem, czyli drobne rowki na powierzchni styku, ogranicza obracanie się elementu po montażu. W cienkich ściankach, także w wariantach do plastiku, takie ryflowanie ma duże znaczenie, bo ułatwia późniejsze dokręcanie śruby bez luzu.

Dlaczego warto wybrać ten sposób mocowania:

• montaż od jednej strony detalu
• czas osadzenia zwykle liczony w kilkunastu sekundach
• wielokrotny demontaż śruby bez niszczenia ścianki
• łatwa automatyzacja w produkcji seryjnej
• duża funkcjonalność przy relatywnie niskim koszcie wdrożenia

Jeżeli połączenie ma dodatkowo uszczelniać obudowę, stosujemy modele z uszczelką pod kołnierzem. Takie rozwiązanie zmniejsza ryzyko podciekania i pomaga utrzymać stabilną pracę w zapylonym środowisku.

Materiały i odporność na korozję nitonakrętek

Materiał nitonakrętki decyduje o trwałości połączenia równie mocno jak sam kształt korpusu. W ofercie są warianty z wytrzymałej stali oraz z lekkiego stopu, a do pracy w trudniejszym środowisku dobiera się wersję nierdzewną lub kwasoodporną. Prawidłowy wybór materiału podnosi odporność na korozję i ogranicza ryzyko zapieczenia gwintu.

Kiedy wybrać stal nierdzewną, kwasoodporną lub lekki stop?

Stal nierdzewna sprawdza się na zewnątrz i w stałym kontakcie z wilgocią. Stal kwasoodporna jest właściwym wyborem tam, gdzie na połączenie działają substancje chemiczne. Lekki stop bywa korzystny wtedy, gdy liczy się masa całego podzespołu. Na życzenie dostępne są także rozwiązania marek Alcoa, Clufix / La Clusienne, Huck oraz Avdel Textron. Jeżeli dokumentacja odnosi się do systemów MasterFix albo w obiegu funkcjonuje nazwa Advel, zgodność warto potwierdzić na podstawie wymiarów, zakresu zacisku i obciążeń.

Objawy korozji zwykle widać szybko. Pojawia się nalot przy kołnierzu, brunatne ślady na styku z blachą, większy opór przy wkręcaniu śruby albo utrata płynności pracy gwintu. Najczęstszą przyczyną jest zły dobór materiału do środowiska pracy, uszkodzenie powłoki ochronnej lub długotrwała wilgoć zalegająca przy połączeniu. Korozję przyspiesza też zestawienie niewłaściwych materiałów w jednym układzie. W zastosowaniach wymagających większej szczelności pomagają nitonakrętki z uszczelkami pod kołnierzem.

Dobór rozmiaru, montaż i ocena jakości partii

Dobry dobór zaczyna się od średnicy otworu, grubości łączonych elementów i rodzaju obciążenia. Nitonakrętki muszą pracować w przewidzianym zakresie zacisku, bo tylko wtedy korpus prawidłowo zaciśnie się na ściance. W praktyce liczy się też typ kołnierza, materiał bazowy i to, czy połączenie ma być tylko mocne, czy również szczelne.

Jak przebiega montaż i jakie parametry sprawdzić przed zakupem?

Montaż wykonuje się specjalistyczną nitownicą albo ręcznie, zależnie od typu. Najpierw przygotowuje się otwór o właściwej średnicy, potem osadza nitonakrętkę na trzpieniu narzędzia, wprowadza do otworu i zaciska do momentu pełnego podparcia kołnierza. Cała operacja zwykle trwa kilkanaście sekund, dlatego proces łatwo zautomatyzować w produkcji seryjnej. Tak powstałe złącza gwintowe są powtarzalne i wygodne w serwisie.

Przed zamówieniem warto sprawdzić kilka parametrów:

• średnicę i tolerancję otworu
• grubość ścianek oraz zakres zacisku
• rodzaj materiału bazowego i poziom wilgoci lub oddziaływanie substancji chemicznych
• typ kołnierza, kształt korpusu i potrzebę zabezpieczenia przed obrotem
• rodzaj gwintu metrycznego oraz oczekiwaną szczelność
• dostępność atestów oraz powtarzalność wymiarową partii

Najczęstszy błąd to dobór po samym gwincie, bez sprawdzenia średnicy otworu i zakresu zacisku. Efektem bywa obracanie się korpusu albo zbyt słabe podparcie kołnierza. Nitonakrętki powinny być wytwarzane zgodnie z wymaganymi standardami i mieć niezbędne atesty. Przy seryjnych wdrożeniach znaczenie ma także powtarzalność dostaw i zgodność każdej partii z wcześniejszą specyfikacją. Asortyment aktualizujemy na bieżąco, więc dostępność poszczególnych modeli może się zmieniać. Jeżeli chcesz dobrać nitonakrętki pod konkretny materiał, warunki pracy i wymaganą szczelność, wyślij zapytanie z parametrami, a przygotujemy właściwy wariant.

Podsumowanie

Nitonakrętki tworzą trwałe złącza gwintowe w cienkich blachach i profilach zamkniętych, gdy dostęp jest możliwy tylko z jednej strony i klasyczne gwintowanie nie daje dobrego efektu. Dobierz właściwy typ nitonakrętki – przelotową, zamkniętą, sześciokątną lub z uszczelką – aby zwiększyć szczelność, ograniczyć obracanie w otworze i dopasować kołnierz do konstrukcji detalu. Wybierz materiał zgodnie z warunkami pracy: stal nierdzewna sprawdza się przy wilgoci, stal kwasoodporna przy oddziaływaniu substancji chemicznych, a lekki stop wtedy, gdy liczy się niska masa podzespołu. Sprawdź przed montażem średnicę i tolerancję otworu, zakres zacisku, materiał bazowy oraz wymagany poziom szczelności, bo poprawny dobór eliminuje luzy, ułatwia serwis i przyspiesza produkcję seryjną.
