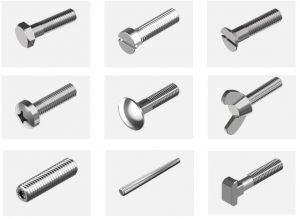

Śruby, wkręty do metalu i pręty gwintowane

Jako bezpośredni importer w swojej ofercie magazynowej posiadamy śruby nierdzewne  oraz pręty gwintowane (także pręty gwintowane trapezowe) w materiałach nierdzewnych takich jak:  A1, A2, A3, A4 oraz  śruby ocynkowane w klasie 8.8 i wyżej. Jako nieliczni w Polsce w ramach indywidualnych umów z naszymi dostawcami oferujemy  (dla standardowych rozmiarów oraz Dinów) także śruby nierdzewne w materiałach Bumax, Duplex i Superduplex z terminie dostawy ok 3-5 dni roboczych.

Dodatkowym asortymentem są śruby nierdzewne i pręty gwintowane w materiałach:

  • stopowych (ASTM A 193 B7, ASTM A 194, ASTM L7, 2H i innych)
  • aluminium, brązu, miedzi, tytanui, itp.

oraz śruby stalowe (minimum w klasie 8.8) w powłokach takich jak:

  • ocynku galwanicznym, ocynku ogniowym, Geomet 321A (i inne), Dacromet, Delta Protect, Delta Magni

Realizujemy również dostawy śrub oraz prętów gwintownych:

  • wykonywanych obróbką mechaniczną i tokarską cieplną oraz plastyczną,
  • wykonywanych na rysunek i według specyfikacji klienta,
  • dużych rozmiarów,
  • takich jak: śruby, podkładki, nakrętki oraz wiele innych modyfikowanych według określonego projektu i zapotrzebowania,
  • wierconych, walcowanych, gwintowanych,
  • rzadko spotykanych i trudno dostępnych według DIN, ISO, itp.



Informacje dodatkowe

Śruby są częścią połączeń śrubowych. W budowie maszyn łączniki te znajdują różnorakie zastosowanie, dlatego też występują w wielu odmianach zawartych w normie PN-91/M-82055 oraz normach DIN, ISO, itp. Śruby, pod względem postaci, różnią się między sobą m.in. kształtem łba, zakończenia lub czopa, długością gwintu w stosunku do długości trzpienia, rodzajem gwintu oraz innymi szczegółami.

Wyróżnia się różne postacie śrub w zależności od kształtu łba, trzpienia, czy zakończenia. Ze względu na te czynniki śruby można podzielić na te :

  • śruby z łbem
    • sześciokątnym
    • czworokątnym
    • trójkątnym
    • grzybkowym
    • kulistym
    • młoteczkowym
    • walcowym
    • walcowym soczewkowym
    • walcowym radełkowanym
    • stożkowym
    • stożkowym soczewkowym
    • oczkowym
    • skrzydełkowym
    • z uchem
    • bez łba
  • śruby z trzpieniem
    • równym średnicy gwintu
    • zbliżonym do średnicy gwintu
    • pasowanym
  • śruby z końcem
    • płaskim
    • soczewkowym
    • ściętym
    • stożkowym
    • wgłębionym
    • z czopem
      • płaskim
      • walcowym
      • walcowym z otworem do zawleczki
      • soczewkowym
      • stożkowym
    • śruby z gniazdem
      • bez gniazda
      • sześciokątnym
      • rowkiem do wkrętaka
      • wgłębieniem krzyżowym
      • innym
    • śruby z dodatkowymi elementami:
      • z noskiem
      • wieńcem
      • podsadzeniem
      • odsadzeniem
    • śruby z gwintem
      • na całej długości
      • na części długości

Wyróżnia się różnorakie postacie śrub (wybór):

  • śruba z łbem sześciokątnym, z gwintem na części długości trzpienia (norma europejska – niemiecka DIN 931 lub norma polska: PN-85/M-82101; M5-M48; klasa 5.6, 5.8, 8.8, 10.9, 12.9, A2, A4)
  • śruba z łbem sześciokątnym ,z gwintem na całej długości trzpienia (norma europejska – niemiecka DIN 933 lub norma polska:PN-85/M-82105; M3-M48; klasa 5.6, 5.8, 8.8, 10.9, 12.9, A2, A4)
  • śruba z łbem sześciokątnym, zmniejszonym (PN-85/M-82241, A2, A4; M8-M48)
  • śruba z łbem sześciokątnym powiększonym do połączeń sprężanych (norma europejska – niemiecka DIN 6914 lub/i DIN 7990 lub norma polska:PN-83/M-82343; M12-M36; klasa 10.9)
  • śruba z łbem sześciokątnym, zmniejszonym z kołnierzem stożkowym (norma europejska – niemiecka DIN 6921 lub norma polska PN-93/M-82247; M5-M16; klasa 8.8, 10.9, A2 A4)
  • śruba z łbem czworokątnym (PN-88/M-82121; M6-M39; klasa 8.8, 10.9, A2 A4)
  • śruba z łbem czworokątnym wieńcowym (norma europejska – niemiecka DIN 478, DIN 479 lub norma polska PN-87/M-82301; M5-M20, klasa 8.8, 10.9, A2 A4 )
  • śruba z łbem wieńcowym
  • śruba z łbem młoteczkowym (norma europejska – niemiecka DIN 261 lub norma polska PN-75/M-82424; M12-M48; klasa 4.8, 8.8, A2, A4)
  • śruba z łbem młoteczkowym podsadzanym (norma europejska – niemiecka DIN 186, DIN 188 lub norma polska PN-75/M-82418; M6-M48; klasa 4.8, 8.8, A2, A4)
  • śruba z łbem walcowym, z gniazdem sześciokątnym – imbusowa z łbem zwykłym lub obniżanym i/lub gniazdem obniżanym (norma europejska – niemiecka DIN 912, DIN 6912, DIN 7984 lub norma polska PN-87/M-82302; M3-M48; klasa klasa 4.8, 8.8, A2, A4)
  • śruba oczkowa (norma europejska – niemiecka DIN 444 lub norma polska PN-77/M-82425; M5-M39; klasa 4.8, 5.8, A2, A4 )
  • śruba skrzydełkowa (norma europejska – niemiecka DIN 316 lub norma polska PN-64/M-82436; M3-M24, A2, A4)
  • śruba z łbem grzybkowym z podsadzeniem – zamkowa (norma europejska – niemiecka DIN 603 lub norma polska PN-87/M-82406; M5-M24; klasa 4.6, 8.8, A3, A4)
  • śruba z łbem stożkowym z podsadzeniem – płużna (PN-87/M-82402; M5-M20; klasa 4.6, 8.8, 10.9)
  • śruba z uchem n (norma europejska – niemiecka DIN 580 lub norma polska PN-92/M-82472; M6-M72, Ocynk, A2, A4)
  • śruba z łbem walcowym do zgrzewania (norma europejska – niemiecka DIN 34817 lub norma polska PN-85/M-82412; M4-M12; klasa 4.8, A2)
  • śruba dociskowa – imakowa ( norma europejska – niemiecka DIN 478, DIN 479 lub norma polska PN-87/M-82308; M8-M16)
  • śruba z trzpieniem stożkowym
  • pręt gwintowany (DIN 975, Din 976; l=1000, 2000, 3000 i inne ; M3-M39; klasa 4.6, 8.8, 10.9, 12.9, A2, A4)
  • śruba dwustronna długość części wkręcanej 1d (norma europejska – niemiecka DIN 34817 lub norma polska PN-90/M-82125; M6-M24; klasa 4.6, 5.8, 8.8, 10.9, 12.9)
  • śruba dwustronna długość części wkręcanej 1,25d (norma europejska – niemiecka DIN 939 lub norma polska PN-90/M-82131; M6-M24; klasa 4.6, 5.8, 8.8, 10.9, 12.9)
  • śruba dwustronna długość części wkręcanej 2d (norma europejska – niemiecka DIN 835 lub norma polska PN-90/M-82137; M6-M24; klasa 4.6, 5.8, 8.8, 10.9, 12.9)
  • śruba pasowana długa z łbem sześciokątnym (PN-66/M-82341; M10-M48)
  • śruba pasowana krótka z łbem sześciokątnym (PN-66/M-82342; M10-M48)

łby śrub

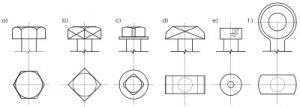

Łby śrub: a) sześciokątny, b) czworokątny, c) wieńcowy, d) młoteczkowy, e) imbusowy, f) oczkowy

Klasy właściwości mechanicznych

Cechy tworzywowe śrub oznaczane są w następujący sposób: Xa.b, gdzie X to klasa dokładności (A – elementy dokładne; B – elementy średnio dokładne; C – elementy zgrubne, tylko z gwintem zwykłym) oraz

minimalna wytrzymałość na rozciąganie Rm = a × 100 [N/mm2]

granica plastyczności Re = a × b × 10 [N/mm2]

Przykład I (dla śrub stalowych)

Klasa wytrzymałości 5.6

Rm = 5 × 100 = 500 N/mm2 (MPa)

Re = 5 × 6 × 10 = 300 N/mm2 (MPa) (inaczej, Re to 60% z 500 N/mm2)

(opracowanie własne na podstawie: https://pl.wikipedia.org/)



Przykład II (dla śrub i prętów nierdzewnych)

Oznaczenie materiału śrub ze stali nierdzewnych składa się z litery oznaczajacej rodzaj stali (A – austenityczne, C – martenzytyczne, F – ferrytyczne), cyfry wskazującej zakres składu chemicznego (np. A1) i 2 cyfr określających 0,1 wytrzymałości na rozciąganie w MPa (np. A2 -70 – wytrzymałość na rozciąganie 700MPa).

A2-70 – śruba nierdzewna, klasa 70

A – stal austenityczna,

2 (a właściwie A2) – skład chemiczny w %: Cr – 15 do 20, Ni – 8 do 19, C – 0,1, Si – 1, Mn – 2, P – 0,05, Cu – 4, S – 0,03.

70 – wytrzymałość na rozciąganie 700 MPa

Wyjaśnienia dodatkowe dla oznaczeń śrub i prętów w stali nierdzewnej:

Dla stali nierdzewnych wyróżniamy stale:

  1. Austenityczne, wyróżniamy grupy stali: A1, A2, A3, A4, A5. Stale te nie mogą być hartowane i zwykle są niemagnetyczne. Gatunki stali rodzaju A do spęczania na zimno:

A2 – X 2 CrNi 18 10 E, X 5 CrNi 18 9 E, X 10 CrNi 18 9 E, X 5 CrNi 18 12 E, X 6 CrNi 18 16 E,

A3 – X 6 CrNiTi 18 10 E,

A4 – X 5 CrNiMo 17 12 2 E, X 2 CrNiMo 17 13 3 E, X 2 CrNiMoN 17 13 3 E

A5 – X 6 CrNiMoTi 17 12 2 E

  1. Martenzytyczne, wyróżniamy grupy stali: C1, C4, C3. Mogą być one hartowane do najwyższego stopnia wytrzymałości i są magnetyczne. Gatunki stali rodzaju C do spęczania na zimno:

C1 – X 12 Cr 13 E

C3 – X 19 CrNi 16 2 E

  1. Ferrytyczne, grupa F1. Stale te nie powinny być normalizowane i nie powinny być hartowane, są magnetyczne. Gatunki stali rodzaju F do spęczania na zimno:

F1 – X 3 Cr 17 E, X 6 CrMo 17 1 E, X 6 CrTi 12 E, X 6 CrNb 12 E

Klasy własności mechanicznych

Klasę własności mechanicznych oznaczamy dwoma cyframi, które określają 0,1 wytrzymałości na rozciąganie w MPa. Dla stali austenitycznych (A) wyróżniamy klasy 50, 70 i 80, dla martenzytycznych (C) – klasy 50, 70, 80, 110, a dla ferrytycznych (F) – klasy 45 i 60. Odpowiednio wytrzymałość na rozciąganie wynosi dla klasy 50 – 500 MPa, klasa 70 – 700 MPa itd.

Nakrętki niskie są wykonywane w klasach: 025, 035, 040 – stal austenityczna (A), 025, 035, 055 – stal martenzytyczna (C), 020, 030 – stal ferrytyczna (F).



Oznaczenia śrub metrycznych i calowych

W naszym asortymencie znajduje się osprzęt produkowany według różnych norm. A to oznacza, że śruby i wkręty mogą mieć odmienne parametry oraz powstawać z innych materiałów. Dlatego przed wyborem odpowiedniego produktu należy zwrócić uwagę na jego oznaczenia. Jednym z rozróżników elementów złącznych jest podział na metryczne oraz calowe. Oznaczenia śrub M odnoszą się do metrycznych, a pozostałe do calowych.

Sam symbol M nie mówi jednak wszystkiego o śrubie. Dlatego zaraz po nim pojawiają się cyfry oraz – w określonych przypadkach – inne litery. Standardowe oznaczenie gwintu metrycznego zawiera znak M i wartość określającą średnicę znamionową wraz z podziałką (w milimetrach). Tak więc M15 x 1,5 będzie widnieć na śrubkach z gwintem metrycznym o średnicy znamionowej 15 mm i podziałce 1,5 mm. Jeśli zaś po M15 nie będzie wymieniona żadna inna wartość, należy to odczytać jako gwint o zwykłej podziałce. Śruby metalowe z gwintem wielokrotnym (nazywanym również wielozwojnym) posiadają jeszcze informację o wartości skoku i polu tolerancji. Dla przykładu może to wyglądać tak: M15 x Ph2 P1,5 – 5g, co oznacza gwint dwuzwojny ze średnicą znamionową 15 mm, skoku 2 mm, podziałce 1,5 mm i tolerancji 5g. Standardowe oraz wielokrotne śruby wkręty mogą jeszcze zostać dodatkowo oznaczone literami LH na samym końcu opisu. W ten sposób określa się gwinty metryczne lewozwojne.

Z gwintami calowymi, które również sprzedajemy, sprawa jest znacznie prostsza. Oznaczenia rozpoczynają się do średnicy, mierzonej oczywiście w calach, a kończą na symbolach określających szereg zwykły, drobnozwojny, bardzo drobnozwojny lub ze stałą podziałką. Tymi znakami są kolejno: UNC, UNF, UNEF i UN. Dla przykładu 3/4-10 UNC opisuje gwint z szeregu zwykłego o średnicy 3/4 cala i podziałce 10 zwojów na cal, a 7/16-28 UNEF gwint z szeregu bardzo drobnozwojnego o śr. 7/16 cala oraz podziałce 28 zwojów na cal. Powyższe przykłady dotyczą rzeczywistych śrubek do kupienia z naszego sklepu.

Różnice w oznaczeniach stali do produkcji śrub i wkrętów

O osprzęcie wykonanym ze stali austenitycznej informuje się za pomocą litery A oraz cyfr (od 1 do 5), które odpowiadają gatunkowi stali. Taka klasyfikacja została opracowana w normie PN-EN ISO 3506. Istnieje jednak jeszcze jedna często spotykana norma opisująca elementy złączne, mianowicie amerykańska AISI. Nie ma jednak między nimi znaczącej różnicy jakościowej. Na podstawie składu chemicznego stali austenitycznej można jasno stwierdzić, że np. śruby A4 odpowiadają śrubom AISI 316. Dlatego nie trzeba przejmować się innymi oznaczeniami na produkcie. Śruby A4 charakteryzują się składem, który zawiera następujące pierwiastki w odpowiednim stężeniu: 0,08% C, 1% Si, 0,045% P, 2% Mn, 0,03% S, 16-18,5% Cr, 2-3% Mo, 10-15% Ni oraz 1% Cu. Dokładne wartości różnią się w zależności od producenta.

Śruby ocynkowane stalowe klasyfikuje się na podstawie ich wytrzymałości. Najpopularniejszymi są te oznaczone klasą 8.8 wzwyż, a więc 9.8, 10.9 i 12.9. Można je zamówić poprzez nasz sklep internetowy.
