STOPKI PLASTIKOWE DO MASZYN Z SYSTEMEM KOTWIENIA TYP DKHPF
Cechy szczególne
-
Obciążalność do 22 000 N
-
Umożliwia zastosowanie na skosach o maksymalnej wartości 10° na podłożach i wyposażeniu
-
Kształt zorientowany higienicznie ze względu na powierzchnie samoodpływowe
- Możliwość mocowania do podłoża pod plastikową nakładką wodoszczelną

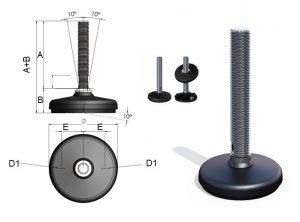

| PODSTAWA | Średnica FI (mm) |
WYSOKOŚĆ B (mm) |
POZYCJA OTWORU E (mm) |
ŚREDNICA OTWORU D1 (mm) |
ZNAM. OBCIĄŻENIE ŚCISKAJĄCE (N) |
KOD PRODUKTU |
| 80 | 80 | 31 | 27 | 9 | 15000 | HP080 |
| 100 | 100 | 37 | 32 | 11 | 20000 | HP100 |
| 120 | 120 | 37 | 40 | 11 | 22000 | HP120 |
| TRZPIEŃ | 70 | 100 | 150 | 180 | 230 | 310 |  |
| GWINT | (N) | (N) | (N) | (N) | (N) | (N) | W1 (mm) |
| M12 | 17000 | 17000 | 8000 | sooo | 3000 | – | 10 |
| M16 | 32000 | 32000 | 29000 | 20000 | 12500 | 7500 | 13 |
| M20 | 49000 | 49000 | 49000 | 48000 | 30000 | 15000 | 17 |
| M24 | 70000 | 70000 | 70000 | 70000 | 65000 | 35000 | 19 |
| M30 | 112500 | 112500 | 112500 | 112500 | 112500 | 95000 | 24 |
| WYSOKOŚĆ A (mm) |
73 | 98 | 140 | 173 | 22 3 | 305 |
