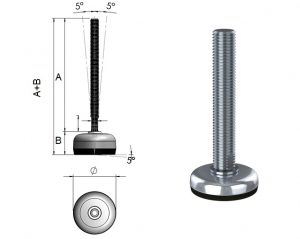

Stopka do maszyn Typ DKM / DKM HYGENIC
Stopka nierdzewna do maszyn do małych i średnich obciążeń typu DKM (opcjonalnie Hygenic):
– możliwość odchylenia pręta do 5′
– połączenie stałe z gumą antypoślizgową
– zaokrąglona podstawa łatwa do czyszczenia
– forma Hygenic dostępna z nakrętką zabezpieczającą przed niepożądanymi nieczystościami (stosowane głownie w przemyśle spożywczym)
OPIS KODU
DKM40 – Średnica podstawy
12 – Średnica pręta
100 – Długość pręta
| PODSTAWY DO STOPEK | ||||||||
| DKM40 | DKM50 | DKM 75 | DKM105 | DKM100 | DKM125 | DKM150 | DKM180 | |
| Średnica podstawy | 40 | 50 | 75 | 105 | 100 | 125 | 150 | 180 |
| B (mm) DKM = B (mm) DKM HYGENIC | 20 | 21 | 22 | 30 | 32 | 37 | 40 | 40 |
| Obciążenie (N) | 2 500 | 4 000 | 10 000 | 12 000 | 22 000 | 30 000 | 45 000 | 50 000 |
| GWINTY DO STOPEK DKM | ||||||||
| Długość gwintu | M 10** | M 12 | M 16 | M 20 | M 24 | M 30 | M 36 | M 42 |
| 50 mm | ||||||||
| 70 mm | ||||||||
| 100 mm | ||||||||
| 150 mm | ||||||||
| 180 mm | ||||||||
| 230 mm | ||||||||
| 310 mm | ||||||||
| 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | |
| ** | GWINT M 10 DOSTĘPNY WYŁĄCZNIE DLA PODSTAWY M40, M50, M75 | |||||||

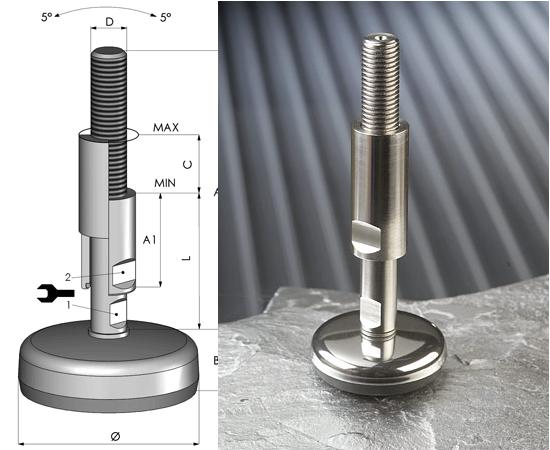

DKM HYGENIC
| GWINTY I NAKRĘTKI DO STOPEK DKM HYGENIC | |||||
| GWINT | DŁUGOŚĆ (A) | WYSOKOŚĆ (L) | Ø1 | A1 | C |
| M16 | 160 | 72 | 24,50 | 55 | 40 |
| M16 | 210 | 104 | 24,50 | 85 | 70 |
| M20 | 160 | 72 | 29,90 | 55 | 40 |
| M20 | 210 | 104 | 29,90 | 85 | 70 |
| M24 | 160 | 72 | 33,00 | 55 | 40 |
| M24 | 210 | 104 | 33,00 | 85 | 70 |
| M30 | 160 | 72 | 39,50 | 55 | 36 |
| M30 | 210 | 104 | 39,50 | 85 | 66 |
| M36 | 160 | 72 | 49,50 | 55 | 36 |
| M36 | 210 | 104 | 49,50 | 85 | 66 |
