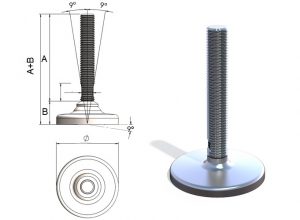

Stopka do maszyn Typ DKHG/DKHG HYGENIC

Stopka nierdzewna do maszyn do dużych obciążeń typu DKHG:
– możliwość odchylenia pręta do 9′
– dostępne z gumą antyposlizgową lub bez
– zaokrąglona podstawa łatwa do czyszczenia
– forma Hygenic dostępna z nakrętką zabezpieczającą przed niepożądanymi nieczystościami (stosowane głownie w przemyśle spożywczym)

	PODSTAWY DO STOPEK
OPIS KODU			DKHG 70	DKHG 90	DKHG 110	DKHG150
DKHG40	– Średnica podstawy	Średnica podstawy	70	90	110	150
12	– Średnica pręta	B (mm) DKHG z gumą antypoślizgową / B (mm) DKHG HYGENIC	31 / 24	31 / 24	31 / 24	31 / 24
100	– Długość pręta	B (mm) DKHG bez gumy antypoślizgowej / B (mm) DKHG HYGENIC	26 / 19	26 / 19	26 / 19	26 / 19
		Obciążenie (N)	80 000	80 000	80 000	80 000

GWINTY DO STOPEK DKHG
Długość gwintu	M 12	M 16	M 20	M 24	M 30	M 36	M 42
100 mm
150 mm
180 mm
230 mm
KLUCZ	10	13	17	19	24	30	36

GWINTY I NAKRĘTKI DO STOPEK DKHG HYGENIC
GWINT	DŁUGOŚĆ (A)	WYSOKOŚĆ (L)	Ø1	A1	C
M16	166	78	24,50	55	19
M16	216	110	24,50	85	19
M20	166	78	29,90	55	24
M20	216	110	29,90	85	24
M24	166	78	33,00	55	27
M24	216	110	33,00	85	27
M30	166	78	39,50	55	36
M30	216	110	39,50	85	36
M36	166	78	49,50	55	46
M36	216	110	49,50	85	46
