Konstr. fotowoltaiczne poziome

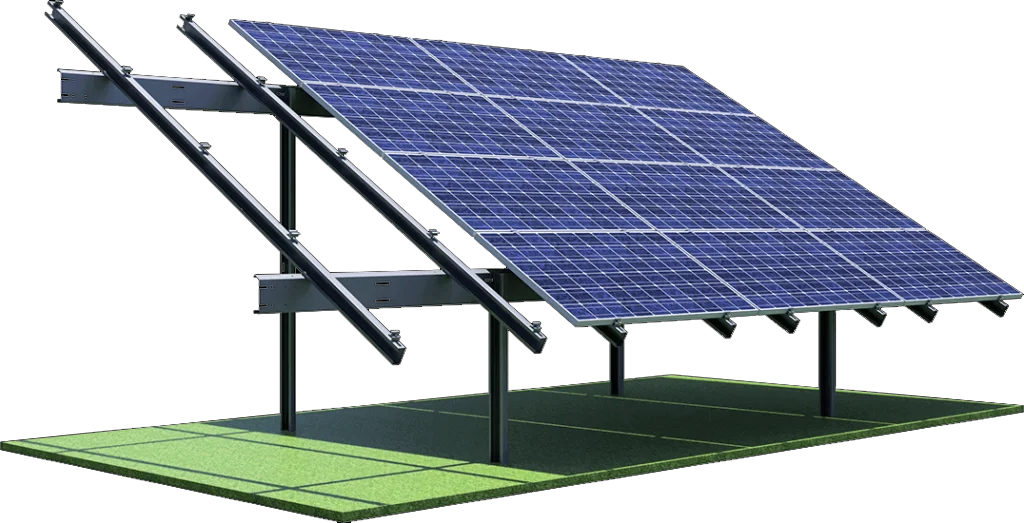

Konstrukcja fotowoltaiczna na grunt w POZIOMA
Jest to najchętniej wybierana forma montażu paneli w konstrukcji naziemnej (łatwy montaż). Ten kompletny system umożliwia zamocowanie paneli w układzie pionowym. Powyższa konstrukcja może być montowana zarówno przez profesjonalnych przedstawicieli jak również przez osoby mniej doświadczone (osoby prywatne – samodzielny montaż).
Dla ochrony przed korozją zastosowaną to nowatorskie pokrycie Magnelis®.Jest powłoką określaną jako „lepszy ocynk”. Powłoka wzbogacona o Aluminium i Magnez. Właściwości antykorozyjne są od 4x do kilkunastu razy lepsze od Ocynku. Dzięki stosunkowi znakomitej jakości do ceny są obecnie częściej wybieraną i tańszą opcją niż konstrukcje aluminiowe o około 20-25%. Najwiekszą jednak zaletą jednak tej powłoki jest funkcja samonaprawcza w przypadku zarysowania. Dodatkowo konstrukcje stalowe w porównaniu z aluminiowymi są bardziej wytrzymałe na wiatr oraz fizyczne siły zrywające co w obecnych czasach ma duże znaczenie w okresach jesiennych (wietrznych) na terenie całej Polski
Powyższe konstrukcje/a
– są kompletne (ze śrubami i klemami), ewentualna opcja dodatkowa to mocowanie inwertera
– dwupodporowa wbijana na 1,5m (dostosowana pod kafar)
– wymagają dylatacji (odstępu) ze względu na przeciążenia związane z wiatrem lub zmianami temperatury (co 20 paneli 4×5)
W celu złożenia zapytania prosimy określić:
– Jaki układ modułów ma być zastosowany (2 w pionie lub 4 w poziomie)
– Ile modułów ma być zastosowanych (wielokrotność 2 dla pionu lub 4 dla poziomu)
– Kartę katalogową modułu (wymagane dla potwierdzenia wymiaru modułu i dobrania prawidłowej konstrukcji)
– Kod pocztowy miejsca dostawy (dla określenia kosztu transportu)
Rozmiary modułów:
– dla konstrukcji w poziomie Długość 1640-2400mm Szerokość 992-1140mm Grubość ramy 30mm, 35mm lub 40mm
Pozostałe parametry:
Kąt nachylenia: 20o, 30o
Układ paneli: POZIOMY
Gwarancja: 10 LAT
Do zakupu dołączamy:
– instrukcję montażu,
– certyfikat TUV
– certyfikat CE
Konstrukcja 2 w pionie
1 Stopa SMM 100x48x3 L2540
2 Stopa SMM 100x48x3 L3400
3 Płatew SMM 80x50x1,5 L3090
4 Krokiew SMM 120x50x1,5 L2710
5 Łącznik płatwi 70x45x2
6 Łącznik płatwi 75x60x2
7 Klema środkowa
8 Klema końcowa
9 Śruba sześciokątna DIN 933 A2 M10x30
10 Nakrętka kołnierzowa DIN 6923 M10
11 Podkładka powiększona M10
12 Śruba imbusowa DIN 912 A2 M8x25
13 Nakrętka teowa 28/15 A2 M8
Zapytaj o produkt
